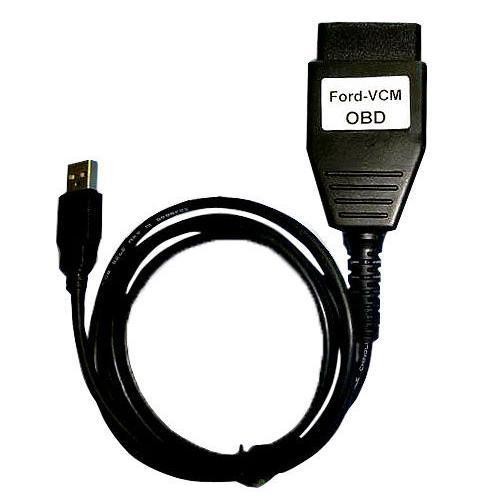

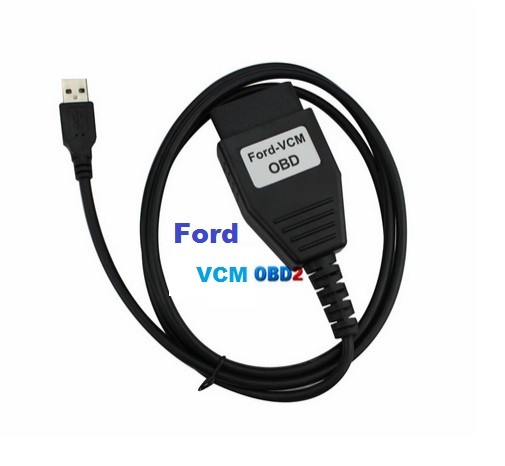

Interfata diagnoza Ford VCM OBD (codeaza injectoare)

Descriere

Aceasta interfata desi a fost conceputa initial pentru autoturismele Ford, a fost ulterior upgradata si este utilizabila excelent si pe gama de autoturisme Mazda.

Pot fi efectuate teste de acţionare şi codare pentru cele mai căutate unităţi de control.

Interfata foloseste varianta mini a programului profesional Ford VCM .

Funcţii principale:

•  suport pentru un număr mare de ECU şi modele

•  conectare simplă prin intermediul interfeţei USB-OBD2

•  gama largă de protocoale de comunicare: J1850 PWM, ISO, CAN

•  recunoaştere automată ECU

•  citire/stergere coduri eroare (DTC)

•  valoare măsurată / valoare prezentă

•  înregistrare valoare prezentă

•  imprimare protocol diagnoză

•  teste de acţionare

•  codare unitate de control  (pe modelele suportate)

• operaţiuni PATS Immobilizer (temporizat şi codat prin PATScode.com) - pe anumite modele ,de ex. Mondeo 2001-2007

Codarea injectoarelor se face pe urmatoarele modele :

Mondeo 2000-2006 2.0 DuraTorq TDCi  HJBA/HJBB/HJBC/FMBA/N7BA
2005-2006 2.2 DuraTorq TDCi
Focus  2001-2005 1.8 DuraTorq TDCi  FFDA/F9DA/F9DB
2.0 DuraTorq TDCi  FIFA
2005-... 1.6 DuraTorq TDCi
Focus C-Max 2005-... 1.6 DuraTorq TDCi
Fiesta 2004-... 1.6 DuraTorq TDCi
Transit  2000-2005 2.4 DuraTorq TDCi  H9FA
 2000-2005 2.0 DuraTorq TDCi
Transit Connect  2002-2006 1.8 DuraTorq TDCi

Afişează toate informaţiile necesare referitoare la unitatea de comandă, cum ar fi număr articol, versiune software / hardware, producător etc.

Afişează toate codurile de eroare stocate şi active, in forma descriptiva (nu doar indicativul codului). Programul suportă imprimarea raportului şi funcţia de copiere.

Softul permite ştergerea tuturor codurilor de eroare stocate şi a altor informaţii de diagnoză.

Depistează toate unitaţile de comandă electronice Ford şi citeşte toate codurile de eroare .

Programul afişează valori reale cum ar fi viteza motorului, tensiunea de acumulator, senzor oxigen, temperatura de răcire etc. Afişează valorile pe grafice, chiar şi 9 valori împreună. Suportă scrierea în fişier, ceea ce permite diagnoza offline.

Oferă posibilitatea activării diferitelor piese de schimb, cum ar fi închiderea/deschiderea pompei de benzină, oprirea combustibilului etc.

Instrumentul de diagnoză Ford VCM OBD oferă posibilitatea de programare immobilizer, airbag, alarme, respectiv unităţi de comandă care trebuie reglate în urma unor reparaţii.

Aceasta interfata de diagnoza poate stabili comunicarea cu toate autoturismele Ford produse între anii 1996 şi 2010.

Pot fi obţinute informaţii în timp real pentru toate modelele importante, cum ar fi Mondeo, Focus, Fiesta etc.

Pasi de instalare :

Se copiaza folder-ul cu programul instalat de pe CD pe calculator sau se instaleaza din setup (depinde cum se afla softul pe CD) ; conectati interfata la masina si la usb,cand va cere Windows-ul locatia driver-ului ,ii indicati folderul respectiv (sau cel in care s-a instalat) si va  instala automat driverul. Apoi porniti softul din fisierul executabil,setati portul COM astfel incat sa corespunda cu cel din Device Manager ,ii dati un test pentru a va confirma ca vede interfata,salvati setarile si apoi puteti incepe diagnoza.

Funcţii de programare

Test piesă de schimb

Valoare măsurată

Auto-scan (scan/test complet vehicul)

Ştergere cod eroare

Citire cod eroare

Citire date de identificare
